防腐施工作为工业污水处理工程中的必备工艺流程，是工程设备能否稳定运营的关键，15vip太阳集团作为一家水处理公司，做过多个国内知名客户案例，包括博世、福莱特、宝钢等等大型污水处理工程项目，丰富的施工经验值得客户信赖，那么下面15vip太阳集团就FRP防腐施工在污水处理工程中的应用给大家简单介绍下

（1）基层处理及要求

混凝土基层及钢结构基层的基层处理方法及要求应符合GB 50212-2002的有关规定。

（2）涂装环境要求

涂装的环境应符合以下要求：

a)施工环境温度宜为10℃～30℃。

b) 施工环境相对湿度不宜大于85%。

c) 钢基材表面涂装施工时，钢材表面温度必须高于露点温度3℃。

d)在大风、雨、雾、雪及强烈日光照射时，禁止在户外施工。

（3）涂装前准备：

a) 确认带防腐表面是否光滑、平整。需无油、无锈，无水泥渣及疏松附着物等；

b) 涂料涂装前应对涂料名称、型号、颜色等进行检查，确认是否符合设计规定。

c)涂装前，应对不涂装或暂不涂装的部位如油孔、轴孔、楔槽、加工后的配合面和工地焊缝等进行遮蔽。

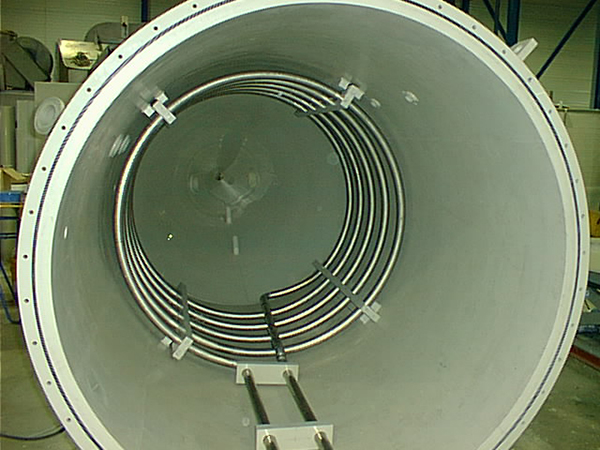

（4）FRP涂装（三布五涂）

a．底涂处理：

用钢槽体内衬专用底涂树脂与硬化剂、促进剂依一定混合比例，完全混合，搅拌均匀涂布于施工面上。

b．耐蚀灰泥处理：

底漆硬化後用树脂调二氧化硅（腻子），补修凹凸孔洞不平部位及锐角成圆角，以便FRP接著。

c．玻璃纤维耐蚀层施工：

腻子经触摸需硬化后，方可进行玻璃纤维积层。并用滚筒统一脱泡方向避免气泡或皱纹产生，以达完全密贴。

1）作业时先涂已添硬化剂、促进剂的树脂，再将已预裁所需尺寸的玻璃纤维铺贴壁面抹平，即用羊毛滚轮沾树脂将纤维均匀含浸，随即用脱泡滚轮滚脱空气。

2)．纤维重叠：每一层玻璃纤维的铺设於接合处应有50-70mm之重叠，并且避免每一层接合在同一处。

　　d．表涂处理

用树脂面涂主剂与硬化剂、促进剂、封面剂搅拌均匀涂布于施面上。颜色为海灰色

e、硬化後期养生：

完工后需待面漆完全硬化，在25℃左右，24小时后方可使用。

（5）施工注意事项

（1）FRP内衬施工，玻璃纤维重叠部份应于3-5cm间。

（2）下雨天或阴天，当相对湿度大于90%时，避免施工以防树脂硬化不良。

（3）必须使用经许可之硬化剂，其添加量应于1.0-2.5%间，绝不可低于1%。

（4）面涂配方宜用短胶化配方，建议MEKPO量用2%以上。

（5）底漆较化时间应控制在15分钟以内。

（6）做后硬化处理时，避免急加温或急降温，以防FRP与底材因热胀冷缩不均而脱层

（7）乙烯基酯树脂为一潜在反应性树脂，有一定的保存期限，贮存场所务必阴凉、通风，不可置于高温、阳光曝晒场所，并远离火源。

（8）通风设施：施工场所必须有充足的通风设备，使作业场所苯乙烯含量低于50ppm(OSHA标准)氧气浓度大于19%。若作业场所苯乙烯含量于50-100ppm间时，作业人员须每15分至室外呼吸新鲜空气，以防中毒，若超过100-200ppm则需配戴活性碳面罩(防毒面罩)。

（9）苯乙烯比重大于空气，且其气爆点为1.1%-6.1%，闪点为30℃，故严格禁止作业场所有任何火花、吸烟情事。尤其避免槽底之火花。

（10）作业场所必须有明显“禁止烟火”等警告标语，作业场所严禁闲杂人员进出。

（11）硬化剂MEKPO为一高爆性化学品，绝不可置于日光直晒或高温场所；宜贮存于阴凉通风处，贮存场所亦须标示“严禁烟火”、“高爆性物质”。若同时使用促进剂时，促进剂务需与MEKPO分开贮放，因两者相混会引起爆炸。

（12）施工积层人员必须配置足够的防护器材，手套、口罩、护目镜及衣物，若不慎接解眼睛，必先以清水冲洗15分钟以上再就医。

想了解更多信息可登陆15vip太阳集团官网，官方网址 //wcqx120.com ，专业工业废水处理公司，15vip太阳集团致力于工业废水处理一站式解决方案，38年欧洲环保行业服务经验，管理好客户的每一滴水是15vip太阳集团的使命

【文章来源：FRP防腐施工在污水处理工程中的应用  wcqx120.com】
