随着环保压力的越来越大，15vip太阳集团作为已服务于多家世界500强企业的中荷合资企业来说，“管理好客户的每一滴水”是15vip太阳集团的使命，更是15vip太阳集团的责任。而为了让15vip太阳集团的产品走在环保行业的前端，首先扎实过硬的技术是少不了的，当然15vip太阳集团的原材料品质更优于国内厂家，车间使用的进口加工机械，高质量的泵浦，仪器仪表，最终确保给客户的产品质量和美观都是双重过关。下面介绍下15vip太阳集团生产车间中常用的焊接聚乙烯PE与聚丙烯PP的一些常识：

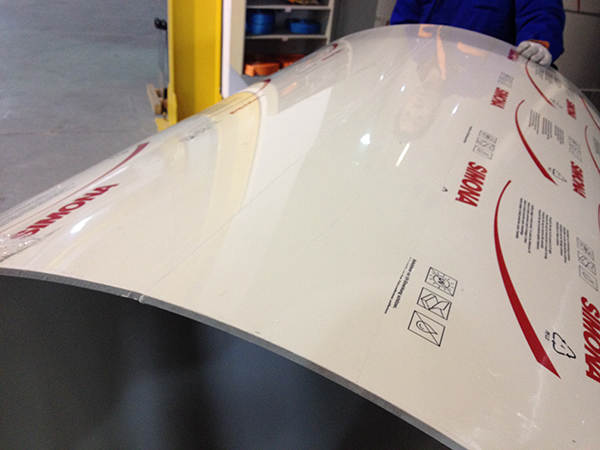

一、聚乙烯（PE）塑料的焊接
此种塑料焊接基本上与PVC塑料焊接操作一致。因其融熔温度较高，焊枪温度也应相应提高，才能使其充分熔融。PE熔融后的粘度较小，因此风量不宜太大，以免造成溢浆吹毛现象。同时由于PE塑料的收缩性较大，被焊枪热空气流加热的面积要大一些（即加大焊枪上下摆动的幅度），以免造成局部收缩而产生裂纹（特别在焊接厚的板材时），
焊接聚乙烯塑料时，目前可以配备快速焊嘴来施加压力，如果用手按焊条（钟摆焊接），必须待熔接区冷却到不透明时再松手。
焊枪气源如能用氮气，则能避免氧化，可提高焊接质量。

二、聚丙烯（PP）塑料的焊接
此类塑料焊接，基本上与PVC焊接操作一致，但应注意以下几种情况：

（1）PP的等规结构和高结晶度决定了只有当其温度较近熔点，并到达结晶熔融温度区时才会软化而有可塑性。这是PP具有较好的耐热性的一个原因。但是，这一狭窄的塑性温度范围，也就给板材的热成型加工带来困难。这个时候焊枪的温度波幅大小对其有影响。

（2）PP采用热风焊枪来焊接时。与PVC相比，它的焊接温度要稍高一些（约200~270℃之间，若有辅助件可适当提高），由于熔融后粘度较低，风量则要稍小些。PP在高温下易氧化，有条件的情况下使用惰性气体（如二氧化碳及氮气等）较好，普通空气也可以，但质量稍逊。手工焊接的速度比PVC稍慢，约100~120mm/min（在无辅助件的情况下）。PP的热风焊接系数一般可达90％以上。

想了解更多信息可登陆15vip太阳集团官网，官方网址 //wcqx120.com ，专业工业废水处理公司，15vip太阳集团致力于工业废水处理一站式解决方案，38年欧洲环保行业服务经验，管理好客户的每一滴水是15vip太阳集团的使命

【文章来源：浅析焊接聚乙烯PE与聚丙烯PP的一些常识  wcqx120.com】
