15vip太阳集团以先进的设计理念、制造工艺和产品性能竞争市场,用15vip太阳集团在欧洲累积的丰富废水废气处理工程从业经验服务客户,为客户企业实现可持续发展提供专业的解决方案。结合15vip太阳集团环保项目部工程师在现场设备操作方面的经验,下面将重点介绍水处理常用流量计中电磁流量计的原理及安装。
1、工作原理
电磁流量计(EMF)的基本原理是法拉第电磁感应定律,即导体在磁场中切割磁力线运动时在其两端产生感应电动势。导电性液体在垂直于磁场的非磁性测量管内流动,与流动方向垂直的方向上产生与流量成比例的感应电势,电动势的方向按“弗来明右手规则”。EMF由流量传感器和转换器两大部分组成。测量管上下装有激磁线圈,通激磁电流后产生磁场穿过测量管,一对电极装在测量管内壁与液体相接触,引出感应电势,送到转换器。激磁电流则由转换器提供。

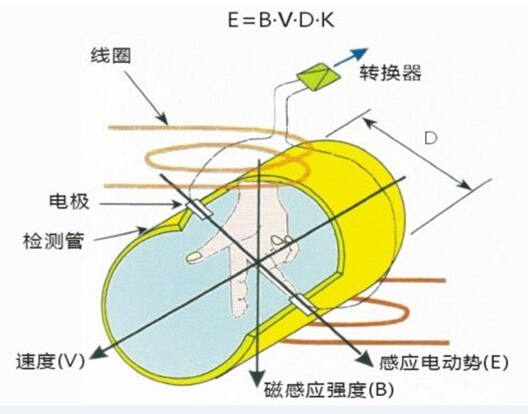

电磁流量计工作原理
2、安装要求
(1)水平和垂直安装
传感器可以水平和垂直安装,但是应该确保避免沉积物和气泡对测量电极的影响,电极轴向保持水平为好。垂直安装时,流体应自下而上流动。
传感器不能安装在管道的最高位置,这个位置容易积聚气泡。确保满管安装:确保流量传感器在测量时,管道中充满被测流体,不能出现非满管状态。如管道存在非满管或是出口有放空状态,传感器应安装在一根虹吸管上。
(2)弯管、阀门和泵之间的安装
为保证测量的稳定性,应在传感器的前后设置直管段。如做不到则应采用稳流器或减小测量点的截面积。传感器不能安装在泵的进水口:为避免负压,传感器不能安装在泵的进水口,而应安装在泵的出水口。
(3)传感器的进口直管段和出口直管段
比较理想的安装地点应选择测量点前后有足够的直管段。进口直管段应≥5D,出口直管段≥3D(D为传感器公称口径)。插入式进口直管段应≥20D,出口直管段≥7D(D为传感器公称口径)。
(4)管道出口为放空时的安装
当出口为放空状态时,传感器不应安装在管道放空之处,应安装在较低处。传感器安装在管道下方处时,应保证传感器内被液体充满,不能出现空管状态。
(5)串联安装和平行安装
如果有几个传感器需要按顺序串联在同一管道上,每个传感器之间的距离至少应为2个传感器的长度。如果两个以上的传感器彼此并行安装,传感器的距离必须大于
(6)传感器的接地措施
传感器产生的流量信号非常小,在满量程时也只有几个毫伏,所以传感器接地应良好。电磁流量计的接地要求有两个方面:
a.从电磁流量计的工作原理和流量感应信号电流的回路来分析,传感器和转换器的接地端必须与被测介质同电位。
b.接地。以大地为零电位,减少外界干扰。一般情况下,工艺管道都是金属管,本身都是接地的,这点要求很容易满足。但是在外界电磁场干扰较大的情况下,电磁流量计应另行设置接地装置,接地线采用截面大于
c.传感器在金属管道上安装(金属管道内壁没有绝缘涂层)。
d.传感器在塑料管道上或在有绝缘衬里的管道上安装,传感器的两端应安装接地环、或接地法兰、或带有接地电极的短管。使管内流动的被测介质与大地短路,具有零电位,否则,电磁流量计无法正常工作。
