由于项目的大小，有时15vip太阳集团在设计电控系统时会用到双CPU的设计，CPU间需要进行通讯。S7通信协议是西门子S7系列PLC的精髓，它是一种优化的、用以太网作为媒介的、在S7系列PLC之间进行通信的协议。那么今天这篇文章，15vip太阳集团来谈谈如何利用S7通信（S7 Communication）在两台S7-300 PLC之间进行数据交换。

S7通信有以下几个特点：

•需要SIMATIC CP模块或者CPU集成的PN网口；

•需要硬件组态;

•需要专用指令的支持；

S7通信的指令可以分为如下几个类别：

•用于数据交换的指令；

•用于查询操作模式的指令；

•用于改变操作模式的指令；

•用于查询链接状态的指令；

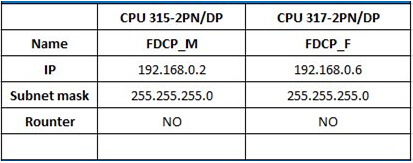

本文使用数据交换指令，硬件平台是CPU 315-2PN/DP和CPU 317-2PN/DP，用网线将两个CPU的PN口相连。采用S7单边通信的方式，仅在CPU 315-2PN/DP一侧进行硬件组态和软件编程。两个站点的IP参数如下：

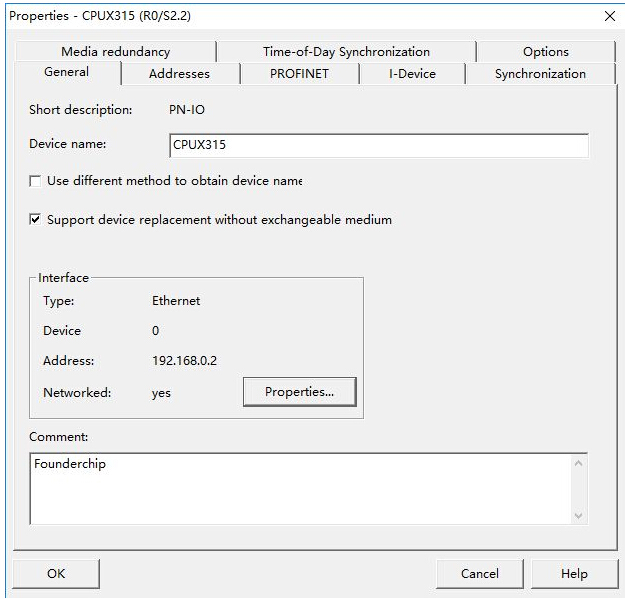

首先对CPU 315-2PN/DP进行硬件组态，设置IP地址：192.168.0.2，如下图：

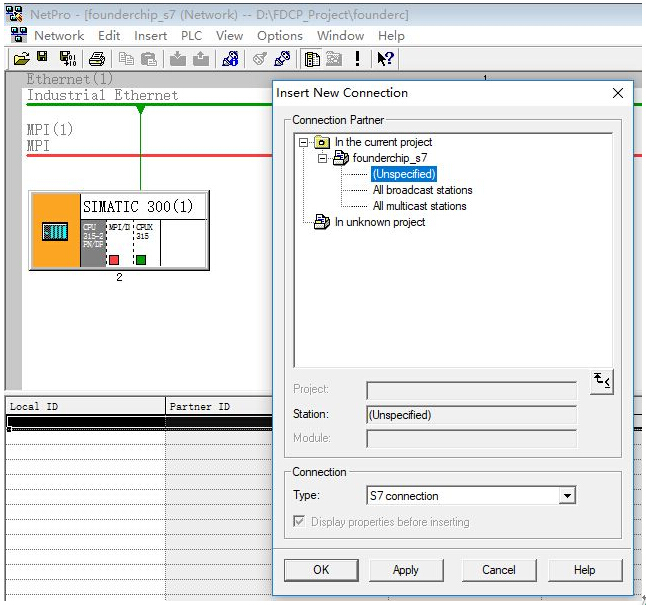

打开网络配置工具（NetPro），右键添加一条新的S7连接（S7 Communication），如下图：

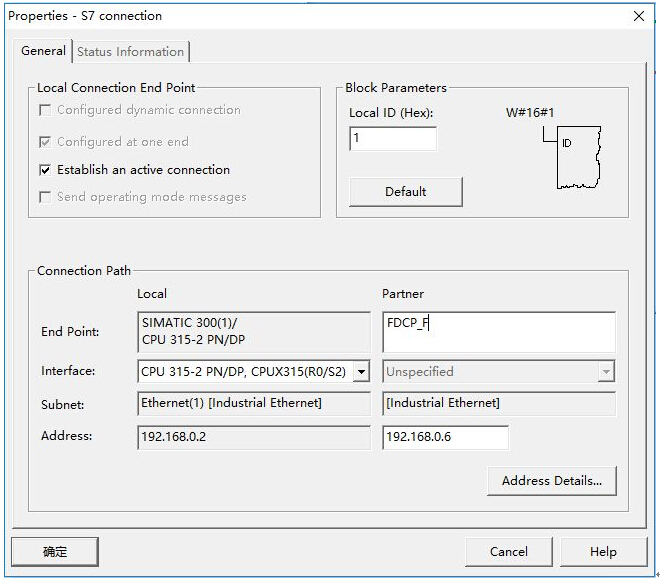

双击新添加的S7连接（S7 connection），打开属性对话框，在【通信路径（Connection Path）】中添加通信伙伴的IP地址，如下图：

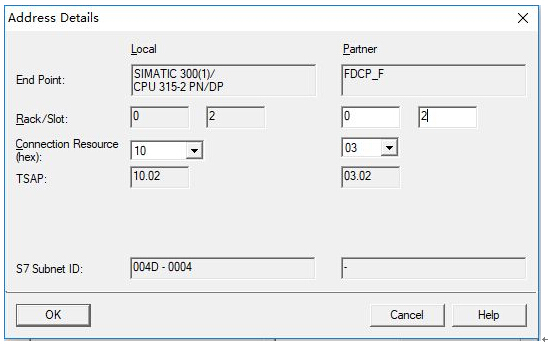

点击【地址详细信息（Address Details）】按钮，打开对话框，将【导轨/槽号（Rack/Slot）】修改成通信伙伴的实际设置。S7-300的CPU一般导轨（Rack）为0，槽号（Slot）为2），如下图：

至此，硬件和网络组态完成，编译后下载到CPU 315-2PN/DP中。

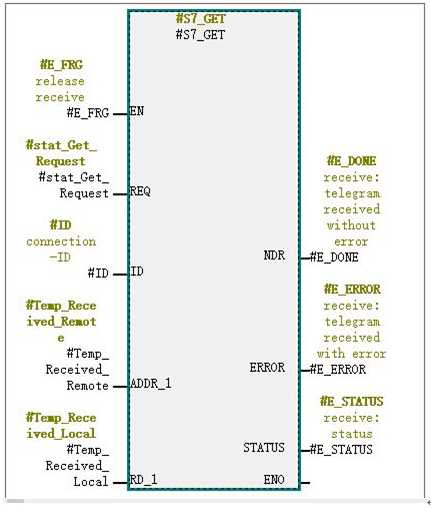

接下来进行软件编程。采用FB14 "GET" 指令获取远程PLC（CPU 317-PN/DP）的数据，程序块如下图：

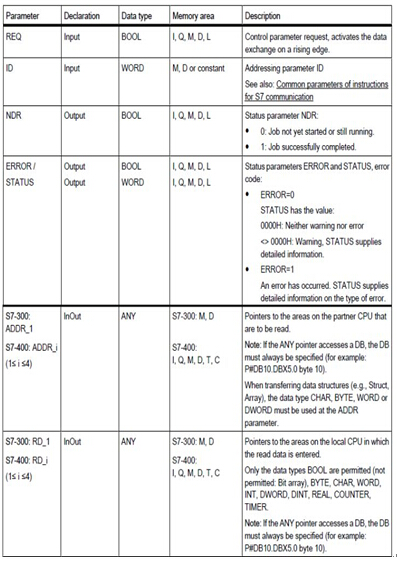

指令各引脚的参数含义如下表：

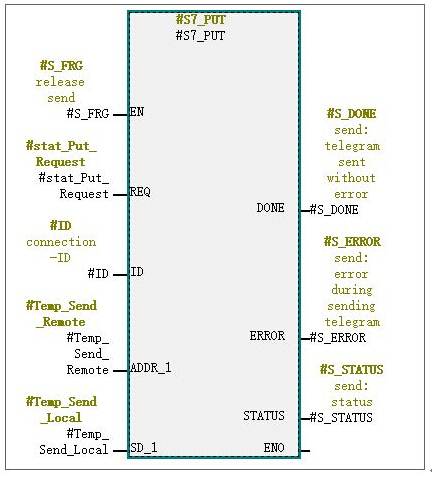

采用FB15 "PUT" 指令将数据写入远程PLC，程序块如下图：

与使用开放TCP或UDP协议相比，S7通信协议在编程上比较简单，但是需要进行硬件组态。
