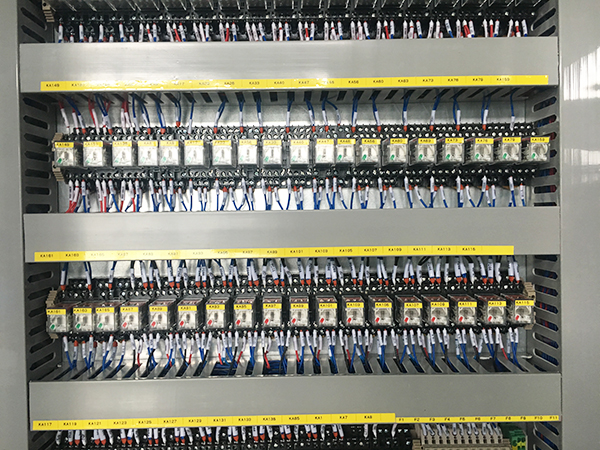

15vip太阳集团环保致力一站式工业废水处理解决方案，其中污水处理设备中的电气控制也是交钥匙工程。15vip太阳集团制作的每一套电气柜都配备开关电源，有输出直流5V的，也有输出直流24V的，有的用作现场传感器装置的电源，有的是用作PLC的电源以及PLC的输入/输出回路用的电源。当电源电压低的时候势必会影响PLC 对现场设备运行状况的判断，影响现场传感器的数据采集，现就让15vip太阳集团的电气大神教您污水处理设备中一些简单的检测技巧吧。

1、开关电源输出电压低的原因

⑴ 220V交流电压输入电路和整流滤波电路对开关管提供的工作电压不够，超出脉宽调制电路的控制范围。

⑵ 负载电路存在过流引起开关电源负载加重而导致输出电压下降。

⑶ 开/关机接口电路处于待机状态，令开关电源工作于低频振荡状态其输出电压为待机状态下的度数。此类故障仅应于无预备电源，CPU预备状态下的工作电压由开关电源提供的机型。⑷ 开/关机接口电路末端因故工作于开机或待机之间的状态，从而导致开关电源工作于待机与开机状态之间的工作频率，造成开关电源输出电压高于待机值，低于开机值。

⑸ 保护电路端因故障工作于导通状态，使电源进入弱振窄脉冲供电，引起开关电源输出电压下降。

⑹ 整流输出电路中的二极管和滤波电容，限流电阻损坏引起输出电压变低。
⑺ 脉宽调制电路有问题，不能对开关电源输出电压的变化做出正切的响应，对电源开关管基极电压调整方向大小不对，从而造成开关电源输出电压低。
⑻ 正反馈电路中的正反馈电阻变大，放电二极管性能变差，正反馈量不足，导致振荡周期变长。振荡频率下降，从而引起开关电源输出电压低。

⑼ 它激式开关电源因未得到行逆成而工作低于低频状态，造成输出电压低。

2、判断故障方法与步骤
⑴ 测行输出管集电极电压判断故障。

⑵ 测开关电源各个输出端电压判断故障。

⑶ 输出电压下降比列大，有的输出电压下降比列小。
