随着西门子PLC中的TIA 软件V14 版本以及S7-1200 CPU V4.2 固件版本的发布，S7-1200 CPU的固件已经可以通过以下几种方式进行升级：

1、使用存储卡更新CPU固件。

2、使用TIA 软件更新CPU固件。

3、通过Web访问方式更新CPU固件。

本文将详细介绍上述方法中的后两种。

*不同版本、不同订货号CPU的固件版本不同，可以通过访问SIEMENS 工业在线支持网站下载相应的S7-1200 CPU 固件更新包

使用TIA 软件更新CPU固件

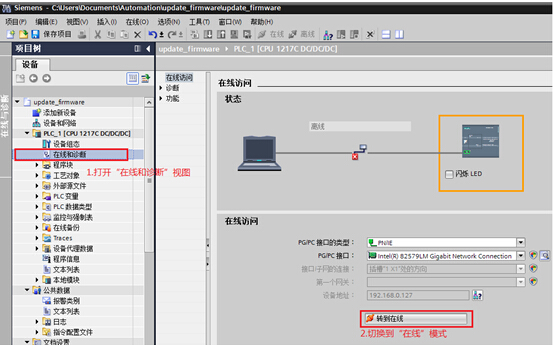

1. 打开所连接 CPU 的"在线和诊断"(Online and Diagnostics) 视图，并切换到“在线”模式。

图1. 打开“在线和诊断”视图

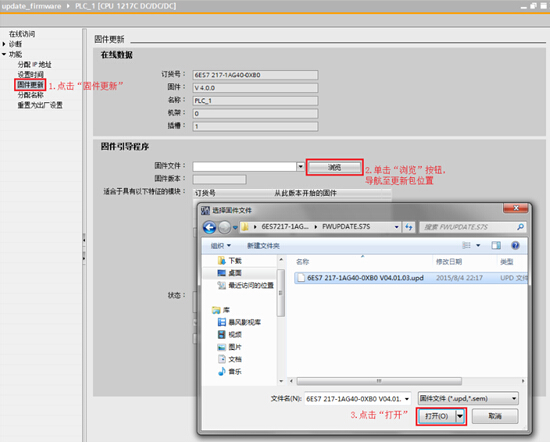

2. 从"Functions"文件夹中选择"固件更新"(Firmware update)，并单击"浏览"(Browse) 按钮并导航至包含固件更新文件的位置。如图2.所示。

图2. 浏览固件更新包

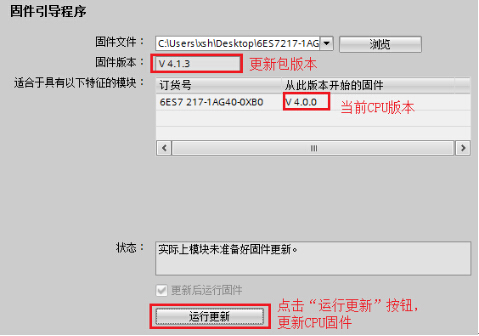

3.浏览到新版本固件后，点击“运行更新”按钮，即可执行更新CPU固件操作。如图3.所示。

图3. 运行更新固件

在加载固件更新时会显示进程对话框。固件更新完成后，对话框会提示使用新固件启动模块。

通过Web访问方式更新CPU固件

1.启动CPU的Web服务器功能

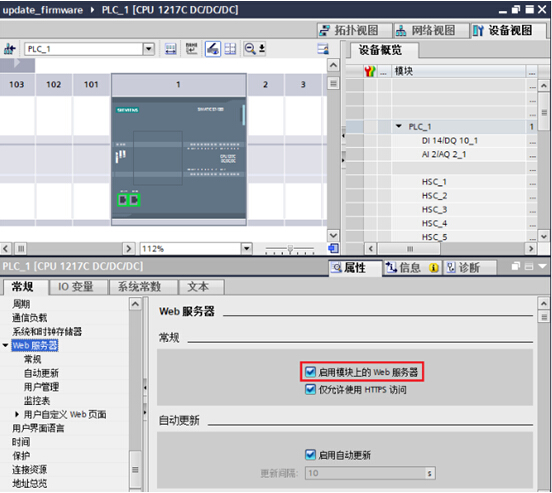

如果需要通过Web方式更新CPU固件，首先需要在设备组态视图中选择CPU，在CPU属性中使能“启动模块上的Web服务器”。

并出于安全考虑，对Web服务器进行安全访问时，需要选择"仅允许使用 HTTPS 访问"。相关设置如图4. 所示。

图4.启用Web服务器

2.组态Web服务器用户权限。

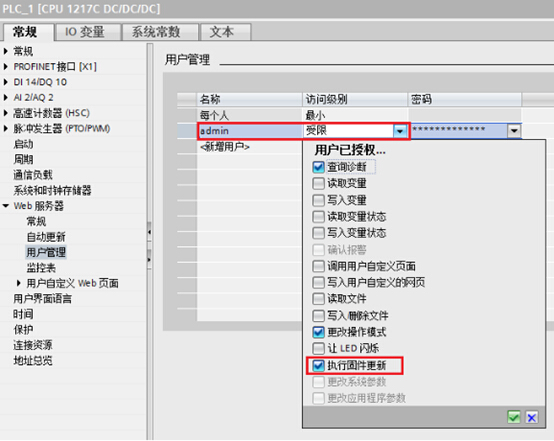

为了使能Web服务器升级固件功能，需要组态Web服务器访问CPU的权限，需要在Web服务器属性的“用户管理”中添加授权的用户名、访问权限和密码。

本例需要开放“执行固件更新”权限，如图5.所示。

图5.添加用户并开放固件更新权限

将上述的Web服务器组态下载到CPU后，授权用户就可以通过Web服务器访问CPU。

3.通过PC 访问Web页面

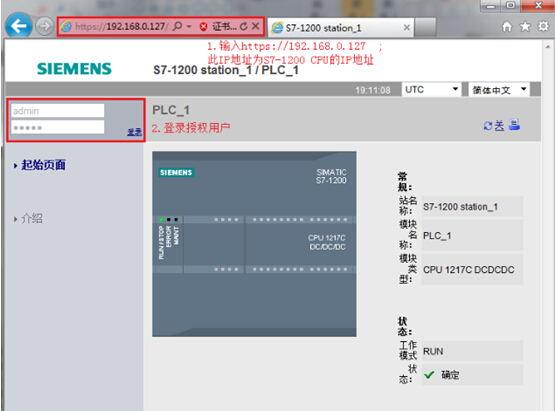

首先需要确保PC机与S7-1200 CPU位于同一个以太网络中，然后打开 Web 浏览器，输入 URL "//ww.xx.yy.zz"，其中"ww.xx.yy.zz"为 S7-1200 CPU 的 IP 地址。

并在Web服务器上登录授权用户，如图6.所示。

图6.登录Web服务器

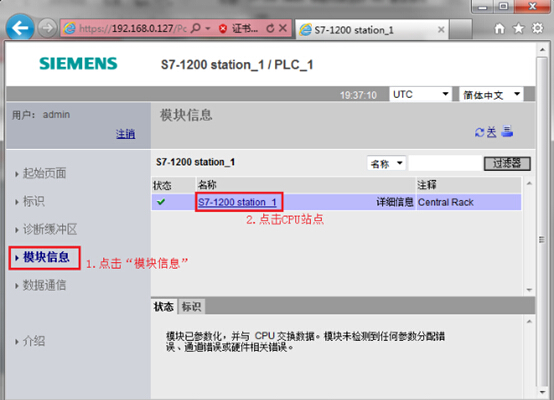

4.登录授权用户后，点击“模块信息”，然后点击相应PLC站点名称，即可查看PLC 站点信息，如图7.所示。

图7.查看模块信息

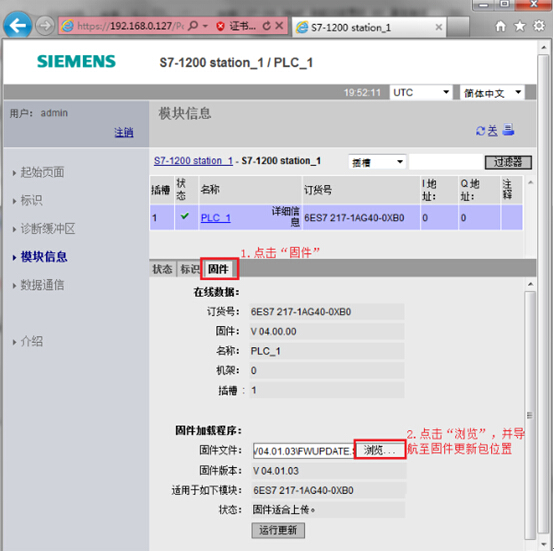

3.在PLC站点信息显示页面，点击“固件”按钮，并"浏览"至固件更新包，点击“运行更新”按钮，即可执行CPU固件更新操作。如图8.所示。

图8.浏览固件并更新
