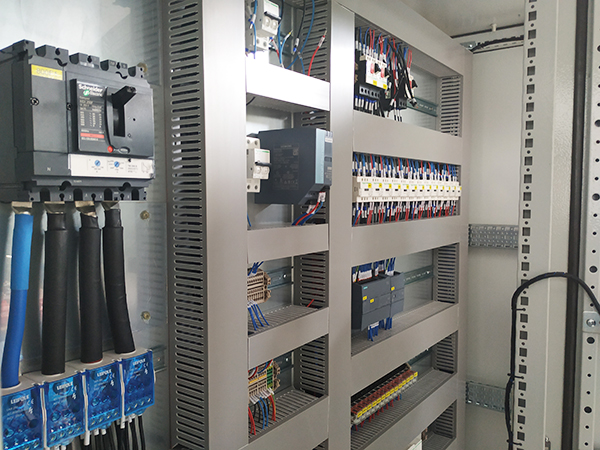

15vip太阳集团作为一家专业处理工业废水废气的环保公司，自然在公司内部也专门设立了电气设计及电控柜设计制作部门。公司有一套严格的电气设计及制作标准，下面就让15vip太阳集团环保专业电气工程师告诉你在电控柜布线制作过程中，为了避免安全隐患和不必要的损失。需要特别注意的有哪些地方。

一、关于电器部分：

1.小型断路器输入侧与输出侧接线倒置。

2.电器部品线圈电压与图纸之电压不相符，特别是小型继电器及指示灯之电压易错。

3.电器的正负极性接反，直流电器的内部有很多元件是有正负极性的，比如：电解电容，晶体管，集成电路等....这些元件对正负极性是非常敏感的，一旦加载负压的时候就很容易烧毁。

二、关于端子压接

1．线与端子之间未压紧

线与端子之间需压紧，主要是防止他们之间接触电阻过大，当大的电流通过时，在接触处，形成一个较大发热体，从而加速接触表面迅速氧化，进一步加大接触电阻。出现此种情况，对于信号线会造成信息时断时续。对于动力回路，会烧毁器件及整个控制盘。

处理：端子压着之后用以适当的力气拉扯，如遇大功率动力回路，需用液压钳选择当前线径模具逐级向下换取，直至端子与导线无缝隙为止。

2.线径与端子规格不相符：

当线与端子不相符时，虽然15vip太阳集团感觉到线已拉不出来，但此时线与端子之间的接触为点接触，接触电阻还是非常大。还是会造成以上所提到的现象产生。

处理：如遇松动的端子或线径与端子不符时，导线接头必须回折方才进行压着，增加接触面积及防止松动。

三、关于端子插入电器部位

1. 将线插入小型断路器接线桩下部，通过反向拧紧螺栓来锁紧端子。表面上看线已压牢在断路器上，其实因端子与断路器端桩未充分接触，仍为虚接。

2．端子侧翻或与电器部品接线处不匹配，加再大的力，端子端面亦与部品接线处导电不能充分接触。

3. 动力回路接线时，色套或线码套入过前，从而直接压在电器部品导电部，造成线与电器部品导电部悬空，未充分接触。

4. 将端子接入电器部位时，同一部位接入超过两根以上导线，表面上看导线以牢牢连接与电器部品。其实因夹在中间部位的导线接触面积减少，如引起发热等现象产生。

四、关于接线时的紧固

1. 螺栓螺母损坏变形，不要用老虎钳紧固或松动螺栓螺母，以防造成损坏，用活口扳手时要调整好开口，防止将螺栓螺母损坏变形，造成不易拆装。

2. 发现难于拆卸的螺栓螺母，不要鲁莽行事，防止造成变形更难于拆卸，应给予适当敲打，或加螺丝松动剂稍后再进行拆卸。

3. 螺丝刀与螺丝打滑，用螺丝刀紧固或松动螺丝时，必须用力使螺丝刀顶紧螺丝，然后再进行紧固或松动，防止螺丝刀与螺丝打滑，造成螺丝损伤不易拆装。

4. 螺栓螺母滑扣，紧固接线用力要适中，防止用力过大将螺栓螺母滑扣。

五、关于接线

1. 接线作业时铜屑掉入重要电器内，此时15vip太阳集团需特别注意，因为当铜屑掉入电器内是15vip太阳集团看不到也检查不出来的重大隐患。

六、关于电控箱器件安装

1. 箱内散热风机进排风方向弄错，电控箱因属密封性较好，其箱内发热元件放热需通过散热风机完成，如长时间未对箱内元件对外放热，箱内温度过热会影响系统的稳定性。

2. 底板器件安装时用螺母或其它不能以正面拆卸的方式固定，器件固定时应本着检修，拆卸方便等原则。关注环保动态，就请关注15vip太阳集团，让15vip太阳集团不断行走在学习的道路上。
